구조에 대한 기초는 여기서 알아볼 수 있다.

구조 기초용어 정리 - 줄기초(연속기초), 말뚝기초(파일기초), 지내력기초(독립기초,온통기초,매

---

이후 구조도면에서 사용하는 약어의 의미를 알아보자!

C	Column	기둥
G	Girder	큰 보	기둥과 기둥사이를 연결하는 보
B	Beam	작은 보	거더와 거더사이를 연결하는 보
W	Wall	벽체
S	Slab	바닥판
B- BG1 BW1	Basement- Basement Girder1 Basement  Wall1	지하 지하 거더 지하 벽	앞에 B - 가 붙는경우 지하라는 뜻 지하층에 있는 1번 거더 지하층에 있는 1번 벽
F- FG1 FW1	Footing Footing Girder1 Footing Wall1	기초 기초 거더 기초벽	앞에 F - 가 붙는 경우 기초라는 뜻
P- PG PB	Plate 또는 Precast Plate Girder1 Plate Beam1		미리 조립된 보 (둘 중 뭐가 맞는걸까?)
CG CS	Cantilever Girder Cantilever Slab	켄틸레버 보 켄틸레버 바닥	한쪽면이 지지되지 않는 보
WG	Wall Girder	테두리보	조적조 벽체 상부에 둘러대는 보 (=은어같이 AG로도 쓰이는 듯한..)
RWG	Roof -	최상층	지하주차장 B2 B1 F1 으로 구성할 경우, F1에 RWG를 쓰기도 한다!
SW	Stair Wall	계단벽	계단식을 구성하는 내력벽
EW	Elevator Wall	엘베벽
RW	Retaining Wall	토심벽	토압이 작용하는 옹벽
HW	Horizental Wall		수평 토압을 받는 옹벽
TG	Transfer girder	트랜스퍼 거더	수직하중 위치를 조정하여 받아야 하는 거더
TG TB	Tie girder Tie beam	지중보	땅 속에 있는 보. 기초와 기초를 연결하는 보.
2G11	2층 바닥 도면의 거더 11번
2B1R	2층 바닥 도면의 빔 1R번
SHD10@450	Super High-tension Deformed-bar(초고강도 철근) 10mm굵기의 SHD를 450mm간격으로 배근해라.

차후 계속하여 추가하는거로 하자 ㅎ

---

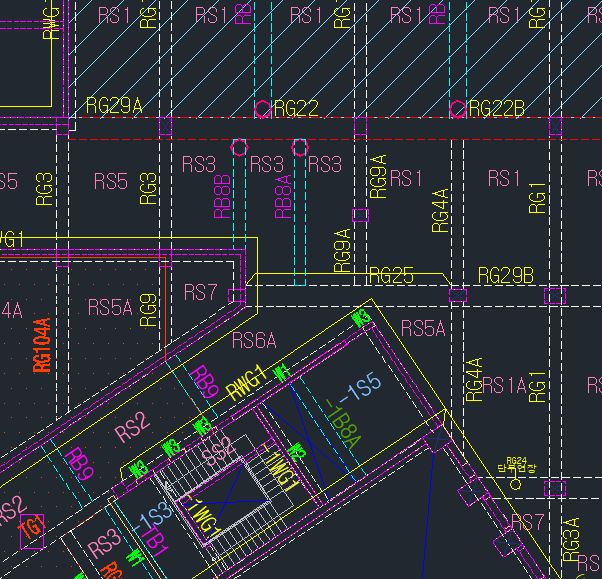

복작복작한 구조도면 으...

---
